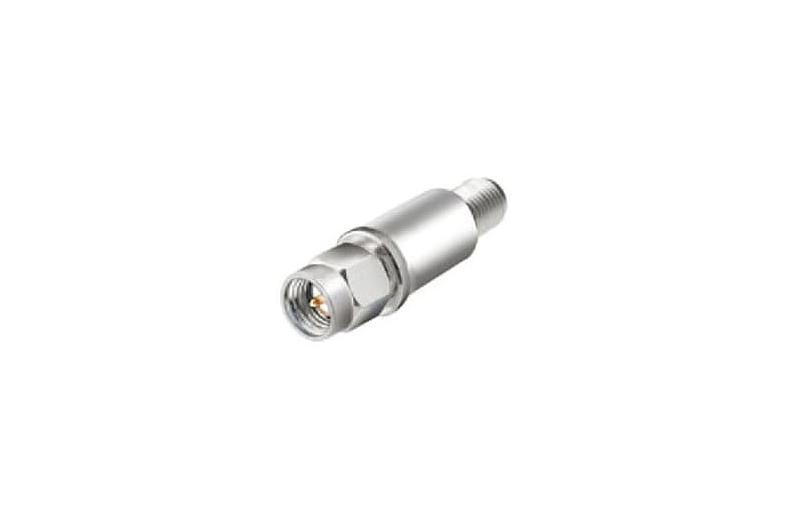

Khối DC (DC Block) Là Gì?
Khối DC, hay DC Block, là thiết bị được sử dụng rộng rãi trong các hệ thống RF và viễn thông để ngăn chặn dòng điện một chiều (DC) trong khi vẫn cho phép tín hiệu xoay chiều (AC) đi qua. Điều này rất quan trọng trong việc bảo vệ thiết bị nhạy cảm khỏi hư hỏng do dòng DC không mong muốn.
Các Tiêu Chí Kỹ Thuật Quan Trọng Khi Mua Khối DC
Khi lựa chọn khối DC, cần xem xét các yếu tố kỹ thuật sau:
- Dải tần số: Đảm bảo rằng khối DC hỗ trợ dải tần số cần thiết cho ứng dụng của bạn. Ví dụ, Fairview SD3471 hỗ trợ từ 10 MHz đến 18 GHz.
- Trở kháng: Thông thường là 50 Ohms, phù hợp với hầu hết các ứng dụng RF.
- VSWR (Voltage Standing Wave Ratio): Chỉ số này càng thấp càng tốt, cho thấy hiệu suất truyền tải tín hiệu cao. Ví dụ, Fairview SD3465 có VSWR là 1.35:1.
- Tiêu hao chèn: Là mức độ suy giảm tín hiệu khi đi qua khối DC. Tiêu hao chèn thấp là ưu tiên hàng đầu.
- Điện áp DC: Khả năng chịu đựng điện áp DC của khối DC cũng cần được xem xét, thường là 200 V.
Những Lỗi Thường Gặp Khi Chọn Khối DC
Một số lỗi phổ biến khi chọn khối DC bao gồm:
- Không kiểm tra dải tần số phù hợp, dẫn đến hiệu suất kém.
- Bỏ qua tiêu hao chèn, làm giảm chất lượng tín hiệu.
- Chọn sai loại kết nối, gây khó khăn trong việc lắp đặt.
So Sánh Các Loại Khối DC
| Model | Nhà sản xuất | Dải tần số | VSWR | Tiêu hao chèn |
|---|---|---|---|---|
| SD3471 | Fairviewmicrowave | 10 MHz - 18 GHz | 1.35:1 | 0.75 dB |
| SD3481 | Fairviewmicrowave | 100 MHz - 50 GHz | 1.75:1 | 1.5 dB |
| ADB-008 | GW INSTEK | Phụ kiện cho GSP-730/9330/9300B | Ước tính dựa trên thông lệ kỹ thuật | Mang tính tham khảo |
Khuyến Nghị Sản Phẩm Theo Ngân Sách và Trường Hợp Sử Dụng
Đối với các ứng dụng yêu cầu dải tần số rộng, Fairview SD3481 là lựa chọn lý tưởng. Nếu ngân sách hạn chế, GW INSTEK ADB-008 có thể là lựa chọn phù hợp với các ứng dụng cơ bản.
