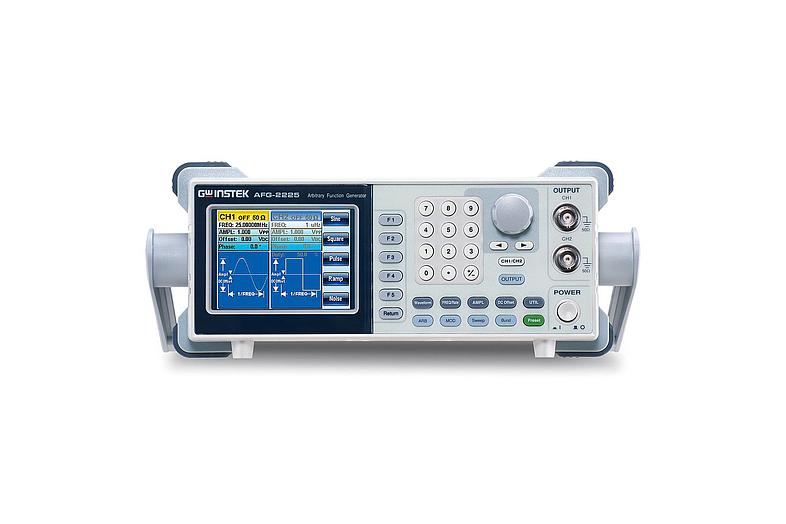

Giới thiệu về máy phát xung tùy ý GW INSTEK AFG-2225
Máy phát xung tùy ý GW INSTEK AFG-2225 là một thiết bị phát sóng tiên tiến, được thiết kế để phục vụ cho các ứng dụng kỹ thuật và nghiên cứu đòi hỏi độ chính xác và đa dạng dạng sóng. Với tần số tối đa 25MHz và tốc độ lấy mẫu 120 MSa/s, AFG-2225 mang đến khả năng tạo ra các dạng sóng phức tạp và chính xác.
Phân tích thông số kỹ thuật
Khả năng phát sóng và độ phân giải
AFG-2225 hỗ trợ nhiều dạng sóng như sin, vuông, răng cưa, và xung tùy ý với độ phân giải biên độ 10 bit. Tần số của sóng sin và vuông có thể đạt từ 1uHz đến 25MHz, trong khi sóng răng cưa đạt đến 1MHz. Độ ổn định tần số ±20ppm đảm bảo độ chính xác cao trong các ứng dụng yêu cầu.
Đầu ra và độ méo hài
Thiết bị cung cấp biên độ đầu ra từ 1mVpp đến 10Vpp với trở kháng đầu ra 50Ω. Độ méo hài được kiểm soát tốt, với các giá trị ≤-55 dBc cho dải tần DC ~ 200kHz, đảm bảo tín hiệu sạch và chính xác.
Chế độ điều chế và chức năng đặc biệt
AFG-2225 hỗ trợ nhiều chế độ điều chế như AM, FM, PM, và FSK, cho phép điều chỉnh linh hoạt theo yêu cầu cụ thể. Chế độ SWEEP và Burst cung cấp khả năng quét tần số và phát xung theo chu kỳ, phù hợp cho các thử nghiệm động.
Ưu điểm và hạn chế
Ưu điểm
- Đa dạng dạng sóng và chế độ điều chế.
- Độ phân giải và độ ổn định cao.
- Giao diện USB và màn hình LCD 3.5 inch tiện lợi.
Hạn chế
- Khối lượng 2.5Kg có thể không phù hợp cho các ứng dụng di động.
- Giới hạn tần số cho một số dạng sóng.
Ứng dụng thực tế
AFG-2225 là lựa chọn lý tưởng cho các kỹ sư và nhà nghiên cứu trong các lĩnh vực như điện tử, viễn thông, và tự động hóa. Thiết bị này có thể được sử dụng để kiểm tra và phát triển các mạch điện tử, hệ thống truyền thông, và các ứng dụng điều khiển tự động.
So sánh và đánh giá
So với các sản phẩm cùng loại, AFG-2225 nổi bật với khả năng phát sóng đa dạng và độ chính xác cao. Tuy nhiên, cần cân nhắc khối lượng và giới hạn tần số khi lựa chọn cho các ứng dụng cụ thể.
