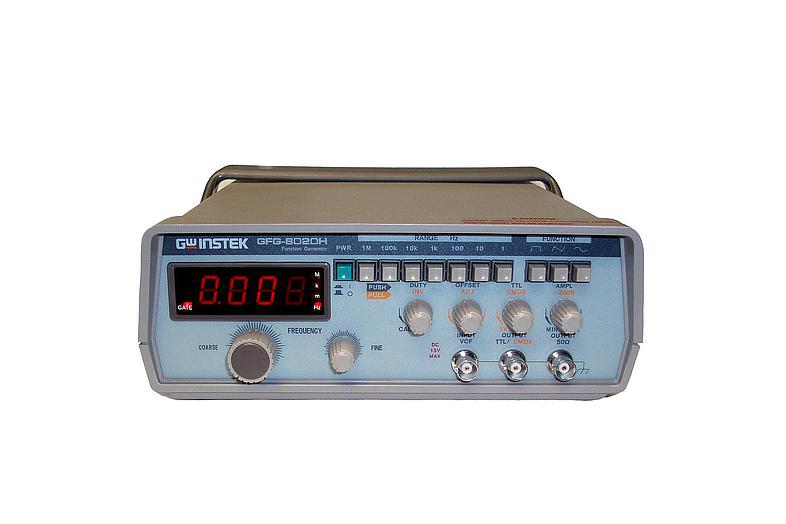

Giới thiệu về máy phát xung Gwinstek GFG-8020H
Máy phát xung tương tự Gwinstek GFG-8020H là một thiết bị quan trọng trong lĩnh vực điện tử, đặc biệt hữu ích cho các kỹ sư và nhà nghiên cứu cần tạo ra các dạng sóng khác nhau. Với khả năng phát ra các dạng sóng sin, vuông, tam giác, TTL và CMOS, GFG-8020H đáp ứng nhu cầu đa dạng trong các ứng dụng thử nghiệm và nghiên cứu.
Phân tích thông số kỹ thuật chính
Tần số: GFG-8020H có khả năng phát xung với tần số từ 0.2Hz đến 2MHz, được chia thành 7 khoảng khác nhau, giúp người dùng dễ dàng điều chỉnh theo nhu cầu cụ thể.
Biên độ: Với biên độ trên 20Vp-p, máy phát xung này có thể tạo ra tín hiệu mạnh mẽ, phù hợp cho nhiều ứng dụng kỹ thuật.
Trở kháng: Trở kháng đầu ra là 50Ω±10%, một thông số tiêu chuẩn trong ngành, đảm bảo tính tương thích cao với các thiết bị khác.
Đặc điểm dạng sóng
- Sóng sin: Độ biến dạng dưới 1% trong khoảng 0.2Hz đến 20kHz và dưới 2% từ 20kHz đến 200kHz, đảm bảo tín hiệu chất lượng cao.
- Xung tam giác: Độ tuyến tính đạt 98% trong khoảng 0.2Hz đến 100kHz và 95% từ 100kHz đến 2MHz.
- Xung vuông: Đối xứng dưới 2% với thời gian lên/xuống dưới 120ns, lý tưởng cho các ứng dụng yêu cầu độ chính xác cao.
Ưu điểm và hạn chế
Ưu điểm: GFG-8020H nổi bật với độ chính xác cao, độ tin cậy và khả năng điều chỉnh linh hoạt. Độ phân giải tần số từ 0.1Hz đến 1kHz giúp người dùng dễ dàng tinh chỉnh theo nhu cầu.
Hạn chế: Sản phẩm đã ngừng sản xuất, có thể gây khó khăn trong việc tìm kiếm phụ kiện thay thế hoặc hỗ trợ kỹ thuật.
Ứng dụng thực tế
GFG-8020H thường được sử dụng trong các phòng thí nghiệm nghiên cứu và phát triển, nơi cần kiểm tra và đánh giá hiệu suất của các mạch điện tử. Khả năng tạo ra nhiều dạng sóng khác nhau giúp thiết bị này trở thành công cụ không thể thiếu trong việc thử nghiệm các hệ thống điện tử phức tạp.
So sánh và phân tích
Mặc dù không còn sản xuất, GFG-8020H vẫn được so sánh với các máy phát xung hiện đại nhờ độ chính xác và độ tin cậy. Tuy nhiên, các sản phẩm mới hơn có thể cung cấp thêm các tính năng tiên tiến như giao diện số hóa và khả năng kết nối mạng.
