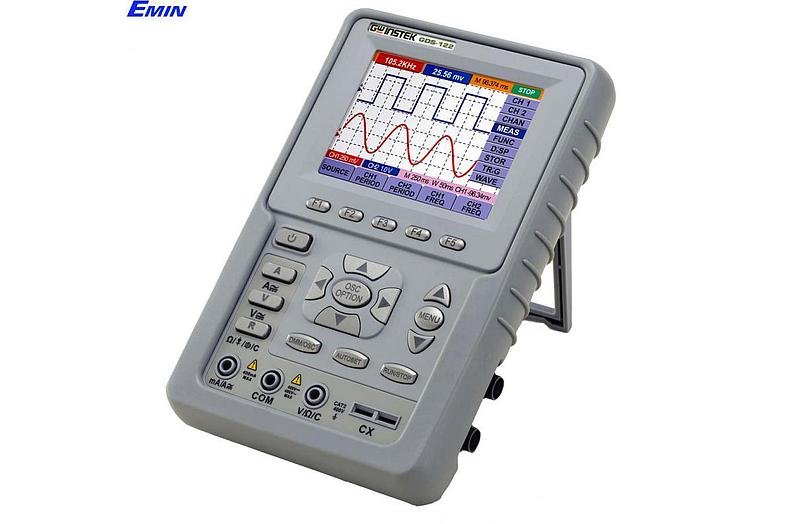

Giới thiệu về Máy hiện sóng cầm tay Gwinstek GDS-122
Máy hiện sóng cầm tay Gwinstek GDS-122 là một thiết bị đo lường điện tử chuyên nghiệp, được thiết kế để đáp ứng nhu cầu của các kỹ sư và nhà kỹ thuật. Với băng thông 20MHz và hai kênh, GDS-122 cung cấp khả năng phân tích tín hiệu chính xác và linh hoạt.
Thông số kỹ thuật chính
Máy hiện sóng
- Băng thông: 20MHz
- Số kênh: 2
- Lấy mẫu: 10S/s ~ 100MS/s
- Thời gian tăng (Rise time): 17.5ns
- Độ dài sóng: 6k điểm mỗi kênh
- Độ nhạy: 5mV ~ 5V/div
- Độ chính xác DC: ±5%
- Độ phân giải: 8 bit
Đồng hồ vạn năng
- VAC: 400mV, 4V, 400V ±(1%)
- VDC: 4V, 40V, 400V ±(1%)
- F: 40Hz ~ 400Hz
- DCA: 40mA, 400mA ±(1.5%), 20A ±(3%)
- ACA: 40mA ±(1.5%), 400mA ±(2%), 20A ±(5%)
- R: 400Ω ±(1%), 4kΩ, 40kΩ, 400kΩ, 4MΩ ±(1%), 40MΩ ±(1.5%)
- C: 51.2nF ~ 100uF ±(3%)
Ưu điểm và hạn chế
Ưu điểm:
- Thiết kế nhỏ gọn, dễ dàng mang theo.
- Khả năng đo lường đa dạng với chức năng đồng hồ vạn năng tích hợp.
- Màn hình màu 3.8 inch với độ phân giải 320 x 240 pixel, hiển thị rõ ràng.
Hạn chế:
- Sản phẩm đã ngừng sản xuất, có thể khó tìm mua.
- Băng thông giới hạn ở mức 20MHz, không phù hợp cho các ứng dụng yêu cầu băng thông cao hơn.
Ứng dụng thực tế
Máy hiện sóng Gwinstek GDS-122 phù hợp cho các ứng dụng trong lĩnh vực điện tử, viễn thông và công nghệ thông tin. Thiết bị này có thể được sử dụng để kiểm tra và phân tích tín hiệu trong các hệ thống điện tử, từ đó giúp phát hiện và khắc phục sự cố một cách hiệu quả.
Phân tích so sánh
So với các sản phẩm cùng loại, GDS-122 nổi bật với tính năng đồng hồ vạn năng tích hợp, giúp tiết kiệm chi phí và không gian làm việc. Tuy nhiên, băng thông 20MHz có thể là một hạn chế đối với các ứng dụng yêu cầu tốc độ cao hơn.
