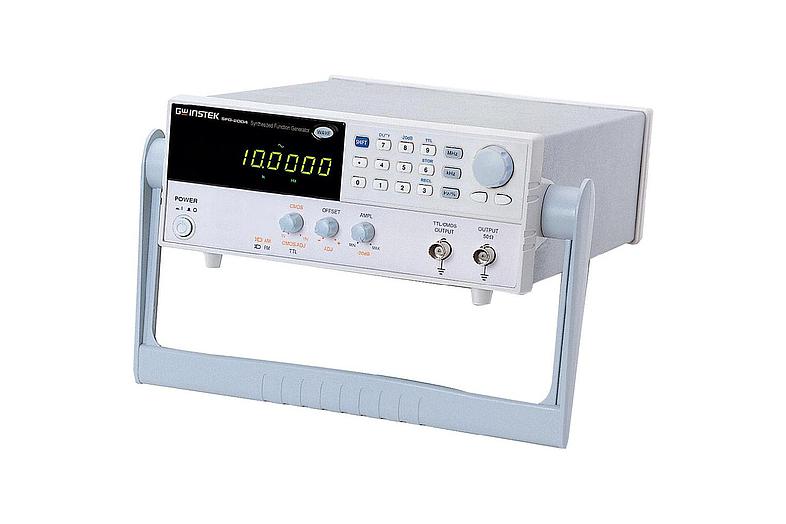

Giới thiệu về Máy phát xung DDS GW-INSTEK SFG-2004
Máy phát xung DDS GW-INSTEK SFG-2004 là một thiết bị phát tín hiệu đa năng, lý tưởng cho các ứng dụng kỹ thuật yêu cầu độ chính xác cao. Với khả năng phát tín hiệu từ 0.1Hz đến 4MHz, thiết bị này phù hợp cho các kỹ sư điện tử, nhà nghiên cứu và các chuyên gia trong lĩnh vực đo lường và kiểm tra.
Phân tích các thông số kỹ thuật chính
SFG-2004 cung cấp ba dạng sóng chính: sin, vuông và tam giác. Độ phân giải 0.1Hz và độ chính xác ± 20 ppm đảm bảo tín hiệu phát ra có độ chính xác cao. Đặc biệt, độ ổn định của máy cũng đạt ± 20 ppm, giúp duy trì chất lượng tín hiệu trong suốt quá trình sử dụng.
- Sóng sin: Độ méo hài -55dBc từ 0.1Hz đến 200kHz và -40dBc từ 0.2MHz đến 4MHz, đảm bảo tín hiệu sạch và ít nhiễu.
- Sóng tam giác: Độ tuyến tính đạt ≧98％ từ 0.1Hz đến 100kHz và ≧95％ từ 100kHz đến 1MHz.
- Sóng vuông: Đối xứng ±1% và thời gian lên/xuống ≦25ns, phù hợp cho các ứng dụng cần tín hiệu vuông nhanh và chính xác.
Ưu điểm và hạn chế
Ưu điểm:
- Độ chính xác và độ ổn định cao, phù hợp cho các ứng dụng yêu cầu khắt khe.
- Khả năng điều chỉnh đầu ra CMOS từ 4Vpp đến 15Vpp, linh hoạt cho nhiều loại tải khác nhau.
- Thiết kế nhỏ gọn với trọng lượng 3.2kg, dễ dàng di chuyển và lắp đặt.
Hạn chế:
- Sản phẩm đã ngừng sản xuất, có thể khó khăn trong việc tìm kiếm phụ kiện thay thế.
- Dải tần số cho sóng tam giác chỉ đến 1MHz, có thể hạn chế trong một số ứng dụng cao tần.
Ứng dụng thực tế
SFG-2004 được sử dụng rộng rãi trong các phòng thí nghiệm điện tử, các cơ sở đào tạo và nghiên cứu. Nó hỗ trợ các kỹ sư trong việc kiểm tra và phát triển các mạch điện tử, đặc biệt là trong việc kiểm tra đáp ứng tần số của các thiết bị.
Phân tích so sánh
Mặc dù không còn sản xuất, SFG-2004 vẫn cạnh tranh nhờ độ chính xác và độ ổn định cao. So với các sản phẩm cùng loại, nó nổi bật với khả năng điều chỉnh linh hoạt và thiết kế nhỏ gọn. Tuy nhiên, người dùng cần cân nhắc về khả năng hỗ trợ và phụ kiện thay thế do sản phẩm đã ngừng sản xuất.
