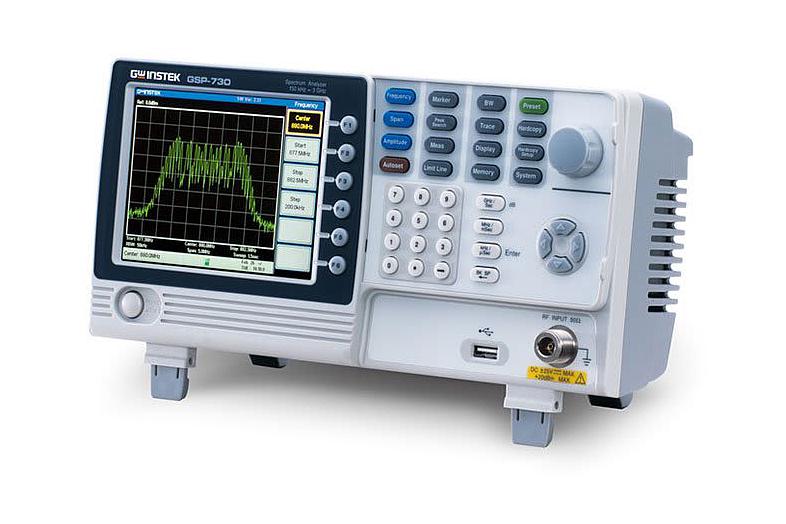

Giới thiệu về máy phân tích phổ GW INSTEK GSP-730
Máy phân tích phổ GW INSTEK GSP-730 là một thiết bị chuyên dụng trong việc đo lường và phân tích tín hiệu RF (Radio Frequency - Tần số vô tuyến) trong dải tần từ 150kHz đến 3Ghz. Được sản xuất bởi GW INSTEK, một thương hiệu uy tín từ Đài Loan, sản phẩm này đã được sử dụng rộng rãi trong các phòng thí nghiệm và môi trường nghiên cứu.
Phân tích thông số kỹ thuật chính
Giải tần và độ phân giải
GSP-730 hỗ trợ giải tần từ 150kHz đến 3Ghz với độ phân giải tần số trung tâm là 0.1Mhz, cho phép người dùng thực hiện các phép đo chi tiết và chính xác. Tần số (Span) từ 1Mhz đến 3Ghz với độ chính xác +-3% giúp đảm bảo tính chính xác trong quá trình phân tích.
Độ phân giải băng thông và nhiễu pha
Độ phân giải băng thông (BW) của thiết bị có các mức 30KHz, 100KHz, 300KHz và 1MHz, cho phép linh hoạt trong việc lựa chọn độ phân giải phù hợp với nhu cầu đo lường. Nhiễu pha (SSB) ở mức -85dBc/Hz là một chỉ số tốt, giúp giảm thiểu nhiễu trong quá trình phân tích tín hiệu.
Biên độ và cấp độ nhiễu
Biên độ đo từ +20 đến -40dBm và cấp độ nhiễu ≤ -100dBm giúp thiết bị có khả năng phát hiện các tín hiệu yếu, phù hợp cho các ứng dụng yêu cầu độ nhạy cao.
Ưu điểm và hạn chế
- Ưu điểm: Độ phân giải cao, khả năng xử lý nhiễu tốt, và giao diện đa dạng (RS-232C, USB) giúp thiết bị dễ dàng tích hợp vào các hệ thống hiện có.
- Hạn chế: Sản phẩm đã ngừng sản xuất, có thể gặp khó khăn trong việc tìm kiếm linh kiện thay thế và hỗ trợ kỹ thuật.
Ứng dụng thực tế
GSP-730 được sử dụng rộng rãi trong các ứng dụng nghiên cứu và phát triển sản phẩm điện tử, đặc biệt trong việc kiểm tra và phân tích tín hiệu RF. Các kỹ sư có thể sử dụng thiết bị này để kiểm tra hiệu suất của các mạch RF, phát hiện lỗi và tối ưu hóa thiết kế.
So sánh và phân tích
Khi so sánh với các máy phân tích phổ khác trong cùng phân khúc, GSP-730 nổi bật với độ phân giải tần số cao và khả năng xử lý nhiễu tốt. Tuy nhiên, việc sản phẩm đã ngừng sản xuất có thể là một yếu tố cần cân nhắc đối với các doanh nghiệp cần sự hỗ trợ lâu dài.
