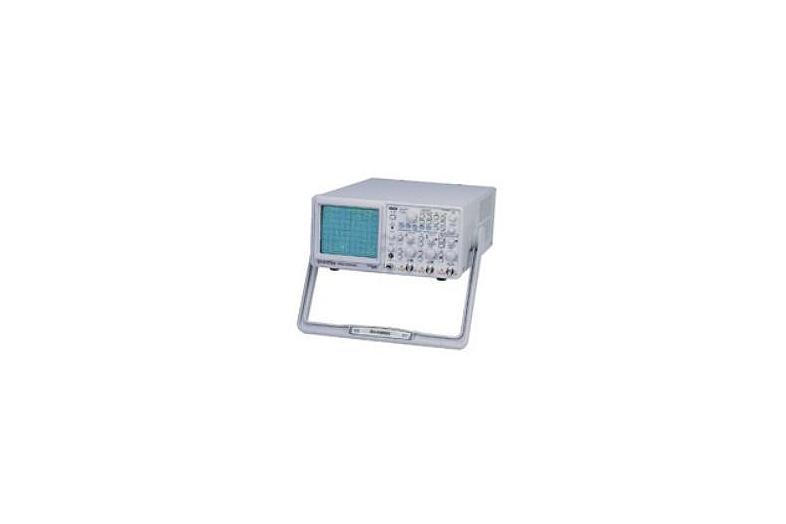

Giới thiệu về Máy hiện sóng GWinstek GRS-6052A
Máy hiện sóng GWinstek GRS-6052A là một thiết bị đo lường kết hợp giữa chức năng tương tự và số, được thiết kế để đáp ứng nhu cầu phân tích tín hiệu phức tạp của các kỹ sư và nhà phân tích tín hiệu. Với băng thông 50MHz và tốc độ lấy mẫu 100MSa/s, máy hiện sóng này mang lại khả năng phân tích chính xác và chi tiết, phù hợp cho các ứng dụng trong nghiên cứu và phát triển.
Phân tích các thông số kỹ thuật chính
Băng thông và tốc độ lấy mẫu
GRS-6052A có băng thông từ DC đến 50MHz, cho phép phân tích tín hiệu trong dải tần rộng. Tốc độ lấy mẫu 100MSa/s đảm bảo khả năng ghi nhận và tái tạo tín hiệu một cách chính xác, đặc biệt quan trọng trong các ứng dụng kiểm tra và đo lường.
Chức năng tương tự
Máy hiện sóng này cung cấp độ nhạy từ 1mV đến 20V/div với độ chính xác ±5% cho dải 1mV ~ 2mV/div và ±3% cho dải 5mV ~ 20V/div. Điều này giúp người dùng có thể điều chỉnh và phân tích tín hiệu một cách linh hoạt. Chế độ quét (Sweep) với các mức phóng đại x5, x10, x20 cũng là một điểm mạnh, giúp tăng khả năng phân tích chi tiết.
Chức năng số
Với độ phân giải sóng 8 bit và độ dài bộ nhớ 2k/ kênh, GRS-6052A cho phép lưu trữ và phân tích tín hiệu số một cách hiệu quả. Chế độ hoạt động đa dạng như Auto, Norm, Single, Roll, và X-Y giúp người dùng dễ dàng tùy chỉnh theo nhu cầu cụ thể.
Ưu điểm và hạn chế
Ưu điểm:
- Băng thông rộng và tốc độ lấy mẫu cao.
- Chức năng tương tự và số kết hợp linh hoạt.
- Giao diện RS-232C cho phép kết nối dễ dàng với các thiết bị khác.
Hạn chế:
- Đã ngừng sản xuất, có thể khó khăn trong việc tìm kiếm linh kiện thay thế.
- Kích thước và khối lượng lớn (8.5Kg) có thể không phù hợp cho các ứng dụng di động.
Ứng dụng thực tế
Máy hiện sóng GWinstek GRS-6052A được sử dụng rộng rãi trong các phòng thí nghiệm nghiên cứu và phát triển, đặc biệt là trong lĩnh vực điện tử và viễn thông. Khả năng phân tích tín hiệu chính xác giúp các kỹ sư dễ dàng kiểm tra và tối ưu hóa các thiết kế mạch điện tử.
Phân tích so sánh
So với các máy hiện sóng khác trong cùng phân khúc, GRS-6052A nổi bật với sự kết hợp giữa chức năng tương tự và số, cùng với độ tin cậy cao. Tuy nhiên, việc sản phẩm đã ngừng sản xuất có thể là một yếu tố cần cân nhắc khi so sánh với các model mới hơn.
