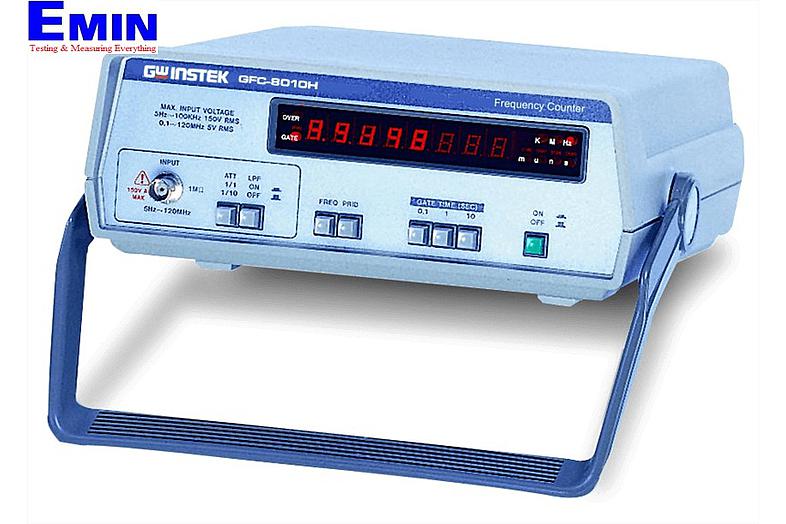

Giới thiệu về Máy đếm tần số GWinstek GFC-8010H
Máy đếm tần số GWinstek GFC-8010H là một thiết bị đo lường tần số chính xác, được thiết kế cho các kỹ sư và nhà nghiên cứu trong lĩnh vực điện tử và viễn thông. Với khả năng đo từ 10Hz đến 120MHz, thiết bị này đáp ứng nhu cầu đo lường đa dạng trong các ứng dụng công nghiệp và phòng thí nghiệm.
Phân tích thông số kỹ thuật
Máy đếm tần số GFC-8010H có nhiều tính năng nổi bật:
- Hiển thị: 8 số với các đơn vị Hz, kHz, MHz, GHz, S, mS, μS, nS, giúp người dùng dễ dàng đọc kết quả.
- Gate Time: Có thể điều chỉnh ở các mức 0.1S, 1S, 10S, phù hợp với các yêu cầu đo lường khác nhau.
- Độ chính xác: +(1 digit + độ chính xác của time base), đảm bảo kết quả đo lường đáng tin cậy.
- Độ nhạy đầu vào: Thay đổi theo dải tần số, từ <15mVrms ở 10Hz ~ 10MHz đến <50mVrms ở 80MHz ~ 120MHz.
- Trở kháng vào: 1MΩ//35pF, phù hợp với nhiều loại tín hiệu.
- Chế độ vào: AC coupling, giúp loại bỏ các thành phần DC không mong muốn.
- Đầu vào lớn nhất: 150Vrms, đảm bảo an toàn khi đo các tín hiệu lớn.
- Độ già hóa và ổn định nhiệt độ: Độ già hóa +1 ppm/tháng và độ ổn định nhiệt độ +5 ppm ở 25°C ± 5°C.
- Nguồn điện: AC 100V/120V/220V/230V ±10%, 50/60Hz, linh hoạt cho nhiều môi trường sử dụng.
Ưu điểm và hạn chế
Ưu điểm:
- Độ chính xác cao và khả năng đo lường đa dạng.
- Thiết kế nhỏ gọn với kích thước 230(W) × 95(H) × 280(D) mm và khối lượng 1.7 kg, dễ dàng di chuyển và lắp đặt.
- Độ bền và độ ổn định cao, phù hợp cho các ứng dụng dài hạn.
Hạn chế:
- Sản phẩm đã ngừng sản xuất, có thể khó khăn trong việc tìm kiếm phụ kiện thay thế.
- Khả năng đo lường tối đa 120MHz có thể không đủ cho một số ứng dụng cần dải tần số cao hơn.
Ứng dụng thực tế
Máy đếm tần số GWinstek GFC-8010H được sử dụng rộng rãi trong các phòng thí nghiệm nghiên cứu, các cơ sở giáo dục và các ngành công nghiệp điện tử. Thiết bị này lý tưởng cho việc kiểm tra và hiệu chuẩn các thiết bị phát sóng, đo lường tín hiệu RF, và các ứng dụng viễn thông.
So sánh kỹ thuật
Khi so sánh với các sản phẩm tương tự, GFC-8010H nổi bật với độ chính xác và độ ổn định cao. Tuy nhiên, đối với các ứng dụng yêu cầu tần số cao hơn 120MHz, người dùng có thể cần xem xét các thiết bị khác có dải đo rộng hơn. Ước tính dựa trên thông lệ kỹ thuật; vui lòng đối chiếu datasheet để xác nhận.
